产品信息 |
PL型系列单机除尘设备是根据国外引进的除尘设备进行改进研制成功的新颖产品,是一种体积小,除尘效率高的就地除尘机组。该产品从七九年开始研制,年底出样机八〇年小批量生产。八一年批量生产,并作了改进,八二年大批量生产,并又进一步改进提高。目前该PL型系列单机除尘设备产品主要技术指标均达到国内先进水平,销售遍及全国,并远销国外深受用户欢迎。
PL型系列单机除尘设备结构概述:
该PL型系列单机除尘设备系列机组基本结构由风机、过滤器和集尘器三个部件组成,各部件都安装在一个立式框架内、钢板壳体、烘漆防锈,外型美观、结构科学、运行可靠、使用方便。

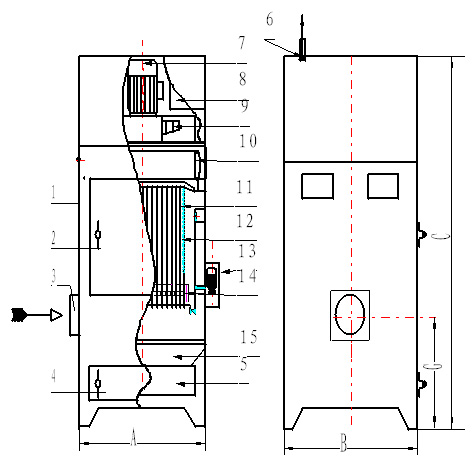

PL型系列单机除尘设备机组结构简图:
序号 |
名称 |
序号 |
名称 |
1 |
壳体 |
9 |
风机 |
2 |
检修门 |
10 |
过滤器紧定螺丝 |
3 |
进风口 |
11 |
扁布袋 |
4 |
出灰门 |
12 |
钢丝网 |
5 |
抽屉 |
13 |
振打清灰电机 |
6 |
洁净空气出口 |
14 |
隔袋件 |
7 |
电机 |
15 |
灰斗 |
8 |
电器控制装置 |
|
|
四、PL型系列单机除尘设备用途范围:
本系列产品广泛用于铸造工业、陶瓷工业、玻璃工业以及耐火材料、水泥建材、砂轮制造、化工制品、机械加工等等行业的除尘,该产品对比重较大的金属切屑,铸造用砂,如车床、磨床、铣床、砂轮机、抛光机等等,和中等比重的粉尘,如水泥、陶瓷粉、石膏粉、石棉粉、炭粉、颜料、胶木粉、塑料粉等等。以及比重较轻的非纤维性粉尘均有良好的除尘效果,该机组除尘效率大于百分之九十九点五。
五、PL—A型系列单机除尘设备技术性:
型号规格
项 目
|
PL—800/A
|
PL—1100/A
|
PL—1600/A
|
PL—2200/A
|
风量M3/H
|
800
|
1100
|
1600
|
2200
|
资用压力MMH2O
|
80
|
85
|
85
|
100
|
过滤面积M2
|
4
|
7
|
10
|
12
|
进气口尺寸mm
|
Φ120
|
Φ140
|
Φ150
|
Φ200
|
进气口中心离底距H
|
318
|
345
|
418
|
433
|
风机电机功率KW
|
1.1
|
1.5
|
2.2
|
3
|
清灰电机功率KW
|
0.18
|
0.18
|
0.18
|
0.18
|
过滤风速M/MiN
|
3.33
|
2.62
|
2.66
|
3.05
|
净化效率%
|
>99
|
>99
|
>99
|
>99
|
灰箱容积(1)
|
20
|
30
|
40
|
40
|
噪 声d B(A)
|
75
|
75
|
75
|
75
|
外形尺寸
A×B×Cmm
|
530×520×1300
|
700×580×1400
|
740×580×1913
|
720×630×1696
|
重 量Kg
|
400
|
550
|
600
|
730
|
价 格 元
|
6226
|
7677
|
8184
|
9332
|
六、PL—A型系列单机除尘设备技术性能:
型号规格
项 目
|
PL—2700/A
|
PL—3200/A
|
PL—4500/A
|
PL—6000/A
|
风量M3/H
|
2700
|
3200
|
4500
|
6000-8000
|
资用压力MMH2O
|
120
|
100
|
100
|
150-120
|
过滤面积M2
|
13.6
|
15.3
|
21.5
|
30
|
进气口尺寸mm
|
200×250
|
200×300
|
200×350
|
220×450
|
进气口中心离底距H
|
458
|
478
|
478
|
1295
|
风机电机功率KW
|
4
|
4
|
5.5
|
7.5
|
清灰电机功率KW
|
0.18
|
同左
|
同左
|
0.55
|
过滤风速M/MiN
|
3.30
|
3.48
|
3.49
|
3.33×4.5
|
净化效率%
|
>99
|
同左
|
同左
|
99.5
|
灰箱容积(1)
|
55
|
55
|
70
|
105
|
噪 声d B(A)
|
<75
|
同左
|
同左
|
<80
|
外形尺寸
A×B×Cmm
|
760×680×1798
|
790×700×1888
|
900×800×2028
|
120×900
|
重 量Kg
|
850
|
980
|
1040
|
1200
|
价 格 元
|
10819
|
12018
|
14168
|
15858
|
七、PL-B型系列单机除尘设备技术性能:
型号规格
项 目
|
PL—800/B
|
PL—1100/B
|
PL—1600/B
|
PL—2200/B
|
风量M3/H
|
800
|
1100
|
1600
|
2200
|
资用压力MMH2O
|
>80
|
>85
|
>85
|
>100
|
过滤面积M2
|
4
|
7
|
10
|
12
|
风机电机功率KW
|
1.1
|
1.5
|
2.2
|
3
|
清灰电机功率KW
|
0.18
|
同左
|
同左
|
0.18
|
过滤风速M/MiN
|
3.33
|
2.62
|
2.66
|
3.05
|
净化效率%
|
>99.5
|
同左
|
同左
|
99.5
|
噪 声d B(A)
|
<75
|
同左
|
同左
|
<75
|
外形尺寸
A×B×Cmm
|
530×520×1040
|
700×580×1100
|
740×580×1240
|
720×660×1330
|
底法兰尺寸E×FMM
|
598×588
|
768×648
|
826×666
|
806×746
|
重 量Kg
|
280
|
330
|
470
|
600
|
价 格 元
|
6435
|
7245
|
7758
|
9276
|
|
