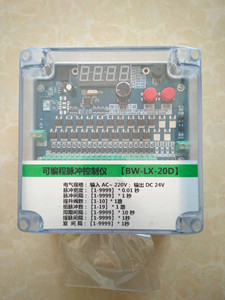

BW-LX-20D离线脉冲控制仪

BW-LX-20D离线脉冲控制仪

离线脉冲控制仪离线清灰控制仪说明:销售离线脉冲控制仪 离一、产品特点：

控制仪采用工业级单片机作为控制核心；

控制仪采用先进的总线式显示方法，既显示了设备的正常工作状态，又方便了工作参数的设置；

面板上有各个输出点的工作指示，可快速判断输出点的状态；

控制仪采用通用的硬件 + 控制算法的设计方案，出色的解决了降低控制成本和提高控制可靠性的矛盾。选用该控制仪，用户只需要正确安装外围设备，正确的设置参数即可轻松实现除尘器的电器控制，不需要任何编程；

控制仪采用EEPROM数据保存技术，实现控制参数的随时修改和掉电保存。由于系统的控制参数具有特殊的保护措施，即使是在特别恶劣的环境下，仍能保持控制参数的安全。

二、技术指标：

输出路数：1-35路可选；

控制参数随时设定，断电后设置参数不丢失；

支持远程启动/停止控制（可选件）；

输入电压：AC 50HZ 180-240V；

每路输出电压：DC24V；每路输出电流： 1.0A

可实现在线（顺序脉冲）、离线（提升+脉冲）控制；

支持卸灰控制；

外型尺寸：260×185×96毫米;

三、参数设定范围：

1.提脉间隔：提升阀和脉冲阀之间的时间间隔；

2.脉冲宽度：脉冲工作时间；

3.阀 间 隔：两个脉冲阀之间的时间间隔；

4.周期间隔：一个周期结束到卸灰开始之间的时间间隔；

5.卸灰时长：卸灰工作时间；

6.卸灰间隔：卸灰间隔周期次数；

7.提升阀数：提升阀个数（室数）；

8.脉冲阀数：脉冲阀个数；有提升阀时为每个提升阀（室）下的脉冲阀数；

9.室 间 隔：一个提升阀（室）关闭到另一个提升阀（室）开启之间的时间间隔；

四、面板指示：

面板各部分的作用：

1）数码管：运行显示，设置参数及运行过程参数显示；

2）上键（红）：增加按钮；

3）中键（黄）：设置/移位按钮；

4）下键（红）：手动按钮；

5）指示灯1--35：指示各输出点的工作状态；

6）指示灯36：卸灰输出指示灯；

7）端子排列图见第六部分--接线方式。

五、接线方式：

接线说明：

1）K1~K+2为交流220V输入端子（L,N）；

2）K3~K4为运行信号端子，需接开机信号时，可直接接入。无开机信号短接即可；
